Успех орловца в инженерном конкурсе «Компетенция САПР-2024»

Фото: ОГУ им. И.С. Тургенева

Доцент кафедры автоматизированных систем управления и кибернетики ОГУ им. И.С. Тургенева Игорь Грядунов стал лауреатом этого престижного инженерного конкурса, заняв второе место.

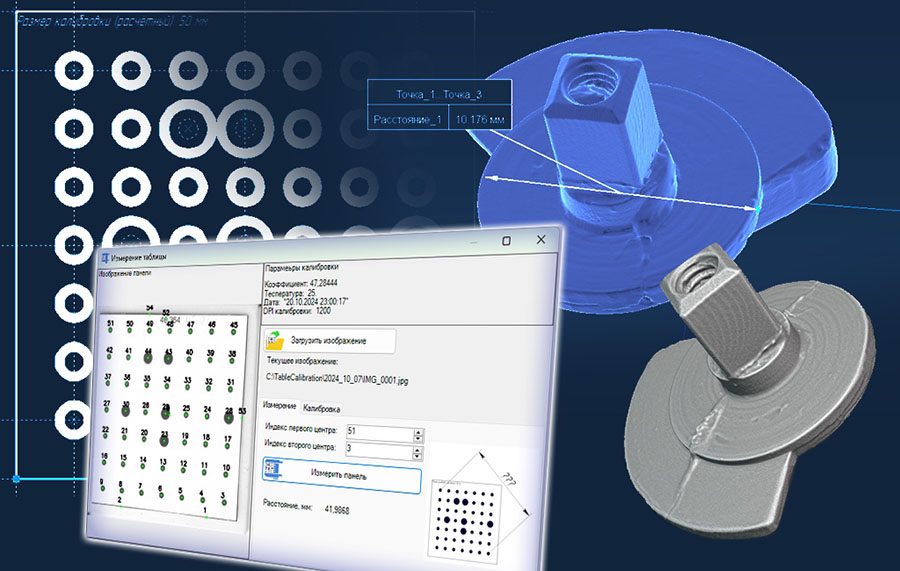

На конкурс был представлен проект, цель которого заключалась в том, чтобы обеспечить возможность создания калибровочных таблиц, предназначенных для применения в 3D-сканировании, включая их измерения, в рамках одного пакета — это передовая российская система автоматизированного проектирования T-FLEX CAD.

Была разработана параметрическая 2D-модель калибровочной таблицы, которая при необходимости может перестраиваться под требуемый калибровочный размер. Данная модель снабжена интерфейсом для того, чтобы пользователю было удобно взаимодействовать с ней.

Также разработан модуль, который позволяет измерить изготовленную калибровочную таблицу, не прибегая к каким-либо специализированным измерительным системам. Измерение осуществляется в полуавтоматическом режиме. То есть пользователь калибрует модуль, затем вводит требуемые параметры и в диалоговом окне отображается измеренный параметр калибровки для дальнейшего использования в программе сканирования.
